TIN TỨC CHUYÊN NGÀNHNgày: 11-08-2026 bởi: MARKETING DEPT.
THÉP LÀM KHUÔN: CÁC MÁC THÉP PHỔ BIẾN VÀ CÁCH LỰA CHỌN PHÙ HỢP
Mục lục bài viết
Trong chế tạo khuôn, thép không đơn thuần là vật liệu để tạo hình. Nó là nền tảng quyết định độ ổn định kích thước, khả năng chịu mài mòn, độ bền của lòng khuôn, khả năng đánh bóng, chống ăn mòn, khả năng chịu nhiệt và tuổi thọ làm việc của toàn bộ khuôn.
Một sai lầm trong lựa chọn vật liệu có thể không biểu hiện ngay khi khuôn vừa hoàn thiện. Khuôn vẫn có thể gia công đẹp, đạt kích thước và chạy thử bình thường. Nhưng sau hàng nghìn hoặc hàng chục nghìn chu kỳ, các vấn đề như mòn bề mặt, biến dạng, nứt, mẻ cạnh, rỗ hoặc mất độ bóng bắt đầu xuất hiện. Khi đó, chi phí phát sinh không còn nằm ở giá thép ban đầu mà nằm ở sửa khuôn, dừng máy, thay thế linh kiện và thời gian sản xuất bị gián đoạn.
Vì vậy, lựa chọn thép làm khuôn phải được nhìn dưới góc độ cơ chế hỏng và điều kiện làm việc, thay vì chỉ so sánh giá/kg hoặc độ cứng.
Các mác thép như P20, 2311, NAK55, NAK80, 2083, SUS420J2, SKD11, DC53, SKD61 được sử dụng cho những bài toán khác nhau. Không có một mác thép nào tốt nhất cho tất cả loại khuôn.
Mác thép phù hợp là mác thép tạo được sự cân bằng đúng giữa tính năng cần thiết, khả năng gia công, nhiệt luyện, tuổi thọ và tổng chi phí của khuôn.
1. THÉP LÀM KHUÔN CẦN ĐÁP ỨNG NHỮNG YÊU CẦU GÌ?
Một bộ khuôn trong quá trình làm việc có thể đồng thời chịu áp lực cơ học, ma sát, va đập, nhiệt độ cao, chu kỳ nóng - nguội và môi trường gây ăn mòn.
Do đó, việc lựa chọn thép thực chất là bài toán cân bằng giữa nhiều tính chất vật liệu.

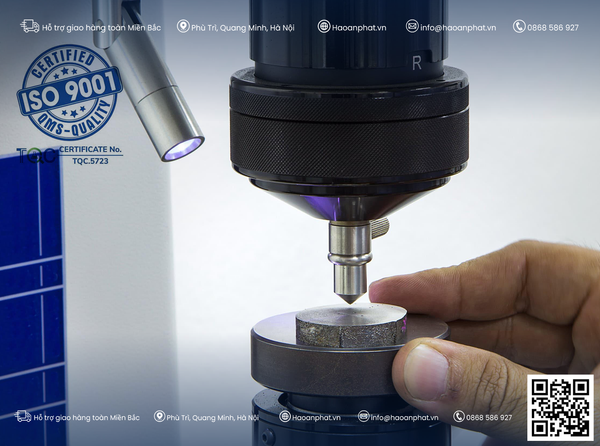

ĐỘ CỨNG - CHỐNG BIẾN DẠNG VÀ MÀI MÒN
Độ cứng cao giúp bề mặt khuôn chống lại biến dạng dẻo và một số dạng mài mòn. Đây là lý do các thép dụng cụ như SKD11 sau nhiệt luyện có thể đạt độ cứng cao và được sử dụng rộng rãi cho khuôn dập nguội, chày, cối và các chi tiết chịu mài mòn.
Tuy nhiên:
Độ cứng càng cao không đồng nghĩa khuôn càng tốt.
Khi độ cứng tăng nhưng độ dai không đủ, khuôn có thể chuyển từ cơ chế mòn sang mẻ cạnh hoặc nứt. Tài liệu kỹ thuật về thép dụng cụ nguội của Uddeholm cũng lưu ý rằng khi lựa chọn độ cứng làm việc phải đồng thời tính đến khả năng chống chipping và cracking.
Tuy nhiên:
Độ cứng càng cao không đồng nghĩa khuôn càng tốt.
Khi độ cứng tăng nhưng độ dai không đủ, khuôn có thể chuyển từ cơ chế mòn sang mẻ cạnh hoặc nứt. Tài liệu kỹ thuật về thép dụng cụ nguội của Uddeholm cũng lưu ý rằng khi lựa chọn độ cứng làm việc phải đồng thời tính đến khả năng chống chipping và cracking.
Đây là một trong những nguyên tắc quan trọng nhất khi chọn thép khuôn.

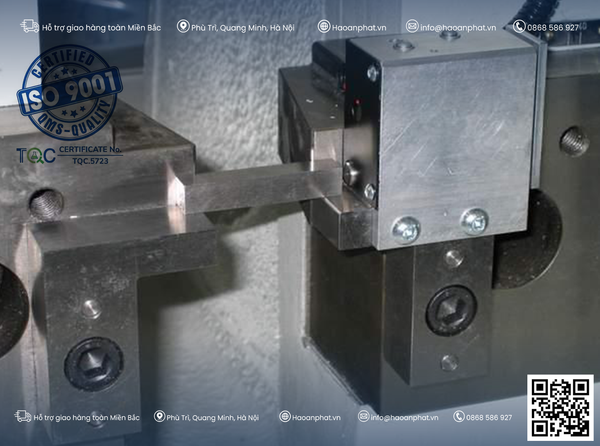

ĐỘ DAI - KHẢ NĂNG CHỐNG NỨT VÀ MẺ
Độ dai thể hiện khả năng vật liệu hấp thụ năng lượng và chống phá hủy đột ngột. Đối với khuôn chịu va đập, tải thay đổi hoặc có hình dạng phức tạp với nhiều góc, lỗ và vùng tập trung ứng suất, độ dai có thể quan trọng không kém độ cứng.
Một loại thép quá cứng nhưng giòn có thể cho khả năng chống mài mòn tốt nhưng lại dễ mẻ cạnh hoặc nứt, đặc biệt khi thiết kế khuôn tạo ra tập trung ứng suất.
Vì vậy, trong thực tế lựa chọn thép dụng cụ luôn tồn tại một bài toán đánh đổi: Chống mài mòn ↔ độ dai ↔ độ cứng.
Không thể tối đa hóa một đặc tính mà bỏ qua hai đặc tính còn lại.
Không thể tối đa hóa một đặc tính mà bỏ qua hai đặc tính còn lại.

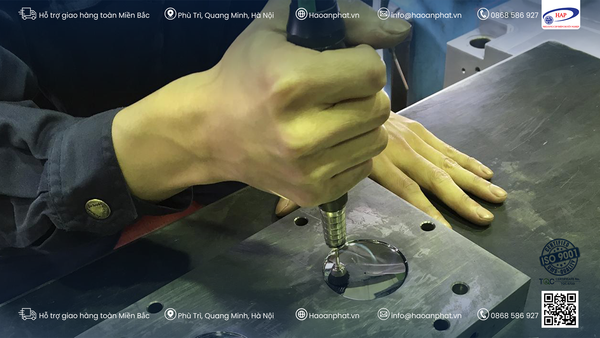

KHẢ NĂNG ĐÁNH BÓNG
Đối với khuôn ép nhựa, chất lượng bề mặt thép có thể được truyền trực tiếp sang sản phẩm. Nếu sản phẩm yêu cầu bóng cao, bề mặt quang học, bề mặt trong hoặc ngoại quan cao cấp, khả năng đánh bóng của thép trở thành tiêu chí quan trọng.
Đây là lý do các dòng như NAK80 được phát triển hướng đến khuôn nhựa yêu cầu độ bóng và gia công tinh cao, thay vì chỉ lựa chọn một thép khuôn thông dụng dựa trên giá thành.
KHẢ NĂNG CHỐNG ĂN MÒN
Một số loại nhựa, phụ gia hoặc điều kiện môi trường có thể làm tăng nguy cơ ăn mòn khuôn. Trong trường hợp này, thép khuôn inox như 2083/SUS420J2 hoặc các mác tương đương được cân nhắc vì khả năng chống ăn mòn tốt hơn nhóm thép khuôn nhựa thông thường.
Điều này đặc biệt quan trọng khi khuôn yêu cầu độ sạch, ngoại quan cao hoặc thời gian bảo quản dài.

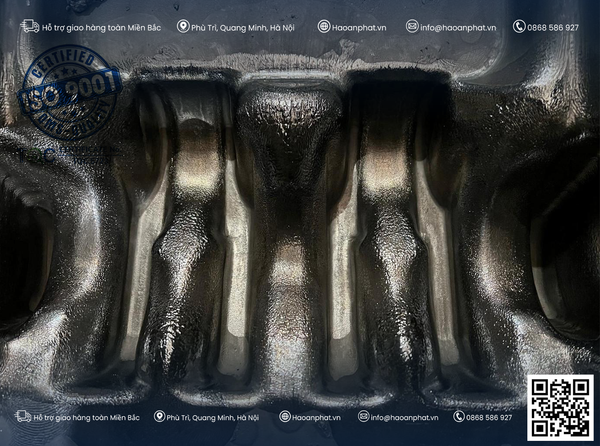

KHẢ NĂNG CHỊU NHIỆT VÀ CHỐNG MỎI NHIỆT
Khuôn dập nóng, khuôn đúc áp lực và các dụng cụ làm việc ở nhiệt độ cao phải chịu một cơ chế phá hỏng khác hoàn toàn khuôn nhựa thông thường.
Trong quá trình vận hành, bề mặt khuôn liên tục trải qua chu kỳ nóng → nguội → nóng → nguội.
Sự thay đổi nhiệt lặp lại có thể tạo ra ứng suất nhiệt và dẫn tới heat checking, nứt nhiệt hoặc suy giảm cơ tính.
Vì vậy, thép làm việc nóng như SKD61/H13 được thiết kế để cân bằng giữa độ bền ở nhiệt độ cao, độ dai và khả năng chống mỏi nhiệt. Các dòng H13 chất lượng cao được sử dụng rộng rãi trong khuôn đúc áp lực và các ứng dụng hot-work nhờ khả năng chống sốc nhiệt và mỏi nhiệt.
Vì vậy, thép làm việc nóng như SKD61/H13 được thiết kế để cân bằng giữa độ bền ở nhiệt độ cao, độ dai và khả năng chống mỏi nhiệt. Các dòng H13 chất lượng cao được sử dụng rộng rãi trong khuôn đúc áp lực và các ứng dụng hot-work nhờ khả năng chống sốc nhiệt và mỏi nhiệt.
2. VÌ SAO KHÔNG NÊN CHỌN THÉP CHỈ DỰA VÀO ĐỘ CỨNG?
Đây là sai lầm phổ biến trong lựa chọn vật liệu khuôn.
Giả sử hai loại thép đều có thể đạt khoảng 60 HRC sau nhiệt luyện. Điều đó không có nghĩa chúng sẽ có tuổi thọ giống nhau.
Tuổi thọ của khuôn còn phụ thuộc vào: thành phần hóa học → tổ chức tế vi → loại và phân bố carbide → độ sạch vật liệu → nhiệt luyện → độ dai → thiết kế khuôn → điều kiện gia công → điều kiện vận hành.
Với thép dụng cụ nguội, Uddeholm phân biệt rõ các cơ chế hỏng như mài mòn, biến dạng dẻo, mẻ cạnh và nứt, đồng thời nhấn mạnh rằng mỗi cơ chế yêu cầu một tập tính chất vật liệu khác nhau.
Do đó, việc nói một mác thép “tốt hơn” một mác khác chỉ dựa trên HRC là cách đánh giá quá đơn giản.
3. P20 – NỀN TẢNG CHO NHIỀU ỨNG DỤNG KHUÔN NHỰA
P20 thuộc nhóm thép khuôn nhựa hợp kim Cr-Mo và thường được cung cấp ở trạng thái pre-hardened, giúp giảm hoặc loại bỏ nhu cầu nhiệt luyện sau gia công trong nhiều ứng dụng. Điểm mạnh của P20 không nằm ở việc vượt trội tuyệt đối về một tính chất, mà nằm ở sự cân bằng giữa khả năng gia công, độ cứng, độ ổn định và chi phí.
→ Đó là lý do P20/1.2311 trở thành lựa chọn quen thuộc cho nhiều loại khuôn nhựa thông dụng.
Với những khuôn không yêu cầu chống ăn mòn cao, không làm việc với vật liệu quá mài mòn và không đòi hỏi bề mặt đánh bóng gương đặc biệt, P20 thường là lựa chọn kinh tế và hợp lý.
P20 phù hợp với triết lý: “Đủ tính năng cần thiết với chi phí hợp lý.”
Đây là lý do không nên mặc định rằng NAK80 hoặc thép inox luôn tốt hơn P20. Nếu ứng dụng chỉ yêu cầu ở mức thông thường, việc nâng cấp vật liệu có thể làm tăng chi phí nhưng không tạo ra lợi ích tương ứng.
4. NAK55 – NAK80: KHI KHUÔN CẦN CAO HƠN P20
NAK55 và NAK80 thuộc nhóm thép khuôn nhựa pre-hardened, được phát triển để đạt độ cứng cao hơn P20 trong trạng thái cung cấp nhưng vẫn duy trì khả năng gia công tốt. NAK80 đặc biệt nổi bật ở khả năng đánh bóng gương và hoàn thiện bề mặt.
Điểm đáng chú ý ở đây là sự kết hợp giữa: độ cứng cao + gia công trực tiếp + khả năng đánh bóng + ổn định kích thước.
Điều này có ý nghĩa lớn với khuôn nhựa chính xác. Khi khuôn được gia công ở trạng thái pre-hardened, doanh nghiệp có thể giảm một bước nhiệt luyện sau gia công. Điều đó giúp hạn chế một số rủi ro liên quan đến biến dạng nhiệt và sai lệch kích thước sau tôi ram.
NAK80 đặc biệt phù hợp với những khuôn mà chất lượng bề mặt sản phẩm có vai trò lớn, chẳng hạn các chi tiết nhựa yêu cầu ngoại quan cao.
NAK55 VÀ NAK80 KHÁC NHAU Ở ĐÂU?
Có thể hiểu đơn giản:
🔹 NAK55 thiên về khả năng gia công và hiệu quả chế tạo.
🔹 NAK80 được ưu tiên hơn khi yêu cầu đánh bóng và chất lượng bề mặt cao.
Vì vậy, không nên chỉ nhìn vào giá thành mỗi kilogram mà phải tính đến thời gian gia công, công đoạn hoàn thiện và yêu cầu bề mặt cuối cùng của khuôn.
🔹 NAK80 được ưu tiên hơn khi yêu cầu đánh bóng và chất lượng bề mặt cao.
Vì vậy, không nên chỉ nhìn vào giá thành mỗi kilogram mà phải tính đến thời gian gia công, công đoạn hoàn thiện và yêu cầu bề mặt cuối cùng của khuôn.
5. THÉP 2083 / SUS420J2 – KHI KHUÔN CẦN CHỐNG ĂN MÒN
P20 có thể đáp ứng rất nhiều khuôn nhựa nhưng không phải môi trường nào cũng phù hợp. Khi nguy cơ ăn mòn trở thành yếu tố quan trọng, nhóm thép khuôn inox như 2083/SUS420J2 có lợi thế.
Về bản chất, đây là cách giải quyết bài toán:
Không chỉ chống mòn cơ học mà còn phải chống tác động hóa học lên bề mặt khuôn. Những ứng dụng yêu cầu cao về bề mặt, độ sạch hoặc khả năng chống gỉ thường có lý do để chuyển sang nhóm thép này.
Không chỉ chống mòn cơ học mà còn phải chống tác động hóa học lên bề mặt khuôn. Những ứng dụng yêu cầu cao về bề mặt, độ sạch hoặc khả năng chống gỉ thường có lý do để chuyển sang nhóm thép này.
Tuy nhiên, cần phân biệt giữa: “thép không gỉ” và “thép khuôn inox được lựa chọn cho yêu cầu đánh bóng và nhiệt luyện cụ thể”.
Không phải cứ SUS420J2 là mặc nhiên phù hợp với mọi yêu cầu khuôn. Chất lượng luyện kim, trạng thái vật liệu, nhiệt luyện và quy trình đánh bóng vẫn quyết định kết quả cuối cùng.
6. SKD11 – KHI BÀI TOÁN CHUYỂN SANG CHỐNG MÀI MÒN
SKD11 thuộc nhóm thép dụng cụ làm việc nguội hàm lượng carbon và chromium cao, tương đương với D2/1.2379 trong các hệ tiêu chuẩn phổ biến. Sau nhiệt luyện, SKD11 có thể đạt độ cứng cao và có khả năng chống mài mòn tốt, vì vậy được sử dụng rộng rãi cho khuôn dập nguội, chày, cối, dao cắt và các chi tiết chịu mài mòn.
Điểm mạnh của SKD11 đến từ hàm lượng hợp kim và lượng carbide cao. Carbide giúp tăng khả năng chống mài mòn nhưng đồng thời cũng đặt ra yêu cầu cao hơn về gia công, mài và kiểm soát nhiệt luyện.
Đây là một ví dụ điển hình cho nguyên tắc: Tăng một tính chất thường kéo theo một sự đánh đổi ở tính chất khác.
SKD11 rất tốt khi cần chống mài mòn. Nhưng nếu ứng dụng có tải va đập lớn hoặc yêu cầu độ dai cao, việc lựa chọn phải được xem xét kỹ thay vì đơn giản hóa thành: “SKD11 cứng hơn → SKD11 tốt hơn.”
7. DC53 – CÂN BẰNG GIỮA ĐỘ CỨNG, CHỐNG MÀI MÒN VÀ ĐỘ DAI
DC53 được phát triển như một dòng thép dụng cụ làm việc nguội có sự cân bằng tốt hơn giữa độ cứng, chống mài mòn và độ dai so với cách tiếp cận chỉ tập trung vào thép chromium cao truyền thống.
Trong các ứng dụng mà SKD11/D2 đã đáp ứng nhưng vẫn còn giới hạn về mẻ cạnh, nứt hoặc độ dai, DC53 là một lựa chọn đáng cân nhắc.
Điều quan trọng cần hiểu là: DC53 không phải “SKD11 phiên bản tốt hơn” trong mọi trường hợp.
Hai loại thép phục vụ những ưu tiên vật liệu khác nhau.
▶ Nếu yêu cầu chủ yếu là chống mài mòn, D2/SKD11 có thể đã rất phù hợp.
▶ Nếu cần cân bằng hơn giữa wear resistance - toughness - edge chipping resistance, có thể xem xét DC53 hoặc các thép dụng cụ thế hệ tương ứng.
8. SKD61 – KHÔNG PHẢI THÉP DÙNG ĐỂ “THAY P20”, MÀ LÀ THÉP CHO BÀI TOÁN NHIỆT
SKD61/H13 thuộc nhóm thép dụng cụ làm việc nóng. Điểm quan trọng nhất của nó không phải chỉ là độ cứng sau nhiệt luyện, mà là khả năng duy trì cơ tính trong điều kiện nhiệt cao và chịu được chu kỳ nhiệt lặp lại.
Vì vậy, SKD61 được sử dụng trong: khuôn đúc áp lực, khuôn dập nóng, khuôn rèn nóng, khuôn ép đùn và các dụng cụ làm việc ở nhiệt độ cao.
Trong môi trường này, các cơ chế hỏng như mỏi nhiệt, nứt nhiệt, mềm hóa và biến dạng ở nhiệt độ cao trở nên quan trọng.
Các dòng H13 chất lượng cao được đánh giá cao nhờ khả năng chống sốc nhiệt và mỏi nhiệt, cùng độ bền nóng và độ dai phù hợp cho hot-work tooling.
Các dòng H13 chất lượng cao được đánh giá cao nhờ khả năng chống sốc nhiệt và mỏi nhiệt, cùng độ bền nóng và độ dai phù hợp cho hot-work tooling.
Do đó:
▶ P20 → bài toán khuôn nhựa thông thường.
▶ SKD11 → bài toán chống mài mòn và làm việc nguội.
▶ SKD61 → bài toán nhiệt và chu kỳ nhiệt.
Ba mác thép này không nên được đặt cạnh nhau chỉ để hỏi “loại nào tốt nhất”.
▶ P20 → bài toán khuôn nhựa thông thường.
▶ SKD11 → bài toán chống mài mòn và làm việc nguội.
▶ SKD61 → bài toán nhiệt và chu kỳ nhiệt.
Ba mác thép này không nên được đặt cạnh nhau chỉ để hỏi “loại nào tốt nhất”.

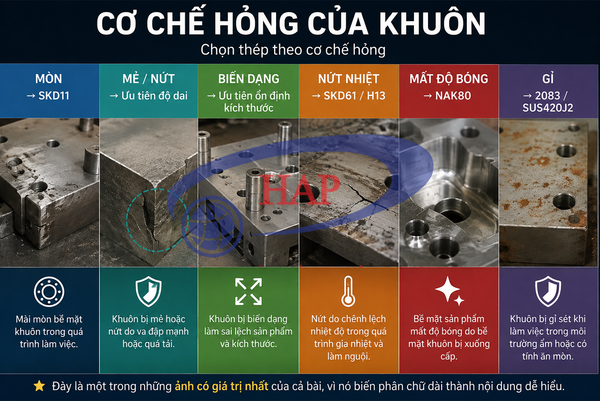

9. NHÌN THÉP KHUÔN THEO CƠ CHẾ HỎNG SẼ DỄ CHỌN HƠN
Một cách tiếp cận chuyên sâu hơn là không bắt đầu bằng tên mác thép. Hãy bắt đầu bằng cách khuôn có thể hỏng.
🔹 NẾU KHUÔN BỊ MÒN
Cần ưu tiên độ cứng, carbide và khả năng chống mài mòn.
→ SKD11 và các thép dụng cụ chống mài mòn cao được xem xét.
🔹 NẾU KHUÔN BỊ MẺ CẠNH HOẶC NỨT
→ SKD11 và các thép dụng cụ chống mài mòn cao được xem xét.
🔹 NẾU KHUÔN BỊ MẺ CẠNH HOẶC NỨT
Cần tăng vai trò của độ dai và khả năng chống cracking.
→ Không nên chỉ tăng độ cứng.
🔹 NẾU KHUÔN BỊ BIẾN DẠNG
Cần xem xét độ cứng nóng, độ bền nén và ổn định kích thước.
🔹 NẾU KHUÔN BỊ NỨT NHIỆT
Cần tập trung vào độ dai, độ sạch vật liệu và khả năng chống mỏi nhiệt.
→ SKD61/H13 và các dòng hot-work phù hợp là hướng tiếp cận.
→ Không nên chỉ tăng độ cứng.
🔹 NẾU KHUÔN BỊ BIẾN DẠNG
Cần xem xét độ cứng nóng, độ bền nén và ổn định kích thước.
🔹 NẾU KHUÔN BỊ NỨT NHIỆT
Cần tập trung vào độ dai, độ sạch vật liệu và khả năng chống mỏi nhiệt.
→ SKD61/H13 và các dòng hot-work phù hợp là hướng tiếp cận.
🔹 NẾU KHUÔN BỊ MẤT ĐỘ BÓNG HOẶC BỀ MẶT SẢN PHẨM KHÔNG ĐẠT
Cần xem xét độ sạch thép, cấu trúc tế vi, khả năng đánh bóng và quy trình gia công.
→ NAK80 hoặc các thép khuôn chuyên dụng cho đánh bóng có thể phù hợp hơn P20 thông thường.
🔹 NẾU KHUÔN BỊ GỈ
Cần đưa khả năng chống ăn mòn vào tiêu chí lựa chọn.
→ Nhóm 2083/SUS420J2 và các thép khuôn inox chuyên dụng được cân nhắc.
🔹 ĐÂY LÀ CÁCH LỰA CHỌN VẬT LIỆU CÓ CƠ SỞ KỸ THUẬT HƠN RẤT NHIỀU SO VỚI VIỆC XẾP HẠNG: P20 < NAK80 < SKD11 < SKD61 → Bởi đó vốn không phải là một thang đo hợp lệ.
Cần xem xét độ sạch thép, cấu trúc tế vi, khả năng đánh bóng và quy trình gia công.
→ NAK80 hoặc các thép khuôn chuyên dụng cho đánh bóng có thể phù hợp hơn P20 thông thường.
🔹 NẾU KHUÔN BỊ GỈ
Cần đưa khả năng chống ăn mòn vào tiêu chí lựa chọn.
→ Nhóm 2083/SUS420J2 và các thép khuôn inox chuyên dụng được cân nhắc.
🔹 ĐÂY LÀ CÁCH LỰA CHỌN VẬT LIỆU CÓ CƠ SỞ KỸ THUẬT HƠN RẤT NHIỀU SO VỚI VIỆC XẾP HẠNG: P20 < NAK80 < SKD11 < SKD61 → Bởi đó vốn không phải là một thang đo hợp lệ.

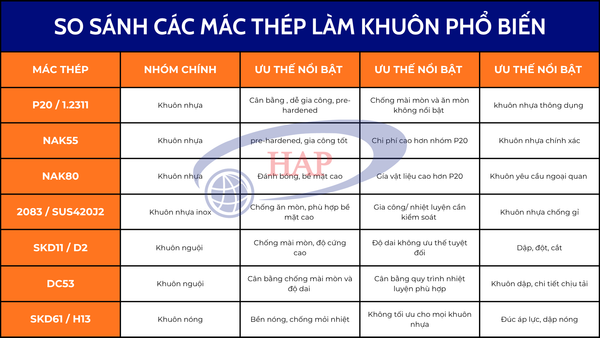

10. SO SÁNH CÁC MÁC THÉP LÀM KHUÔN PHỔ BIẾN
11. NHIỆT LUYỆN QUAN TRỌNG KHÔNG KÉM MÁC THÉP
Hai bộ khuôn cùng sử dụng SKD11 nhưng nếu một bộ được nhiệt luyện đúng quy trình và một bộ bị kiểm soát nhiệt luyện kém, kết quả sử dụng có thể hoàn toàn khác nhau.
Nhiệt luyện ảnh hưởng trực tiếp đến:
độ cứng → độ dai → tổ chức carbide → biến dạng → ổn định kích thước → khả năng chống mài mòn.
Nhiệt luyện ảnh hưởng trực tiếp đến:
độ cứng → độ dai → tổ chức carbide → biến dạng → ổn định kích thước → khả năng chống mài mòn.
Đặc biệt với thép dụng cụ có hàm lượng hợp kim cao, quy trình tôi - ram phải được kiểm soát chặt chẽ. Không thể nhìn vào thành phần hóa học rồi kết luận chính xác cơ tính cuối cùng.
Đó là lý do khi mua thép khuôn, cần phân biệt: mác thép với trạng thái cung cấp và trạng thái sau nhiệt luyện.
P20, NAK55 và NAK80 thường có lợi thế ở trạng thái pre-hardened, trong khi các thép dụng cụ như SKD11 hoặc SKD61 cần được lựa chọn và xử lý nhiệt theo yêu cầu cơ tính của khuôn.
12. ĐỪNG BỎ QUA ĐỘ SẠCH VÀ CHẤT LƯỢNG LÕI CỦA BLOCK THÉP
Đây là yếu tố đặc biệt quan trọng đối với khuôn kích thước lớn. Một block thép lớn không chỉ cần đúng thành phần hóa học.
Khách hàng còn cần quan tâm đến: độ sạch vật liệu, tổ chức tế vi, độ đồng đều cơ tính, chất lượng lõi, phương pháp luyện kim và trạng thái cung cấp.
Khách hàng còn cần quan tâm đến: độ sạch vật liệu, tổ chức tế vi, độ đồng đều cơ tính, chất lượng lõi, phương pháp luyện kim và trạng thái cung cấp.
Khi khuôn càng lớn, vấn đề đồng đều từ bề mặt vào lõi càng đáng quan tâm. Đối với những khuôn yêu cầu tuổi thọ cao hoặc chịu tải lớn, chất lượng luyện kim có thể ảnh hưởng trực tiếp đến khả năng nhiệt luyện và độ ổn định trong quá trình sử dụng.
Vì vậy, với thép khuôn giá trị cao, chứng chỉ vật liệu và nguồn gốc vật liệu không nên được xem là thủ tục giấy tờ đơn thuần. Đó là một phần của kiểm soát chất lượng.
Vì vậy, với thép khuôn giá trị cao, chứng chỉ vật liệu và nguồn gốc vật liệu không nên được xem là thủ tục giấy tờ đơn thuần. Đó là một phần của kiểm soát chất lượng.
13. KÍCH THƯỚC KHUÔN LỚN - KHÔNG NÊN CHỌN THÉP GIỐNG HỆT KHUÔN NHỎ
Khi kích thước block tăng, bài toán vật liệu phức tạp hơn. Khuôn lớn yêu cầu quan tâm nhiều hơn đến: độ đồng đều cơ tính theo chiều dày, chất lượng lõi, biến dạng nhiệt luyện và khả năng gia công sau nhiệt luyện.
Đặc biệt với những block lớn cần phay và mài nhiều mặt, ứng suất dư trong vật liệu có thể ảnh hưởng đến ổn định kích thước sau gia công.
Vì vậy, với khuôn lớn, việc lựa chọn thép phải được thực hiện cùng với việc lựa chọn: kích thước phôi → lượng dư gia công → trạng thái cung cấp → quy trình gia công → nhiệt luyện → gia công hoàn thiện.
14. CÁCH LỰA CHỌN THÉP KHUÔN THEO 6 BƯỚC
Một quy trình lựa chọn thực tế có thể bắt đầu từ sáu yếu tố:
🔹Bước 1 – Xác định loại khuôn
Khuôn ép nhựa, dập nguội, dập nóng, đúc áp lực hay dụng cụ cắt.
🔹 Bước 2 – Xác định cơ chế hỏng chính
Mòn, biến dạng, nứt, mẻ cạnh, mỏi nhiệt hay ăn mòn.
🔹 Bước 3 – Xác định tính chất ưu tiên
Chống mài mòn, độ dai, đánh bóng, chống ăn mòn hay bền nóng.
🔹 Bước 4 – Chọn nhóm thép
P20/NAK → khuôn nhựa.
2083/SUS420J2 → khuôn cần chống ăn mòn.
SKD11/DC53 → khuôn nguội.
SKD61/H13 → khuôn nóng.
🔹Bước 1 – Xác định loại khuôn
Khuôn ép nhựa, dập nguội, dập nóng, đúc áp lực hay dụng cụ cắt.
🔹 Bước 2 – Xác định cơ chế hỏng chính
Mòn, biến dạng, nứt, mẻ cạnh, mỏi nhiệt hay ăn mòn.
🔹 Bước 3 – Xác định tính chất ưu tiên
Chống mài mòn, độ dai, đánh bóng, chống ăn mòn hay bền nóng.
🔹 Bước 4 – Chọn nhóm thép
P20/NAK → khuôn nhựa.
2083/SUS420J2 → khuôn cần chống ăn mòn.
SKD11/DC53 → khuôn nguội.
SKD61/H13 → khuôn nóng.
..........
🔹 Bước 5 – Xác định trạng thái cung cấp và nhiệt luyện
Pre-hardened hay thép ủ để gia công trước nhiệt luyện.
🔹 Bước 6 – Tính tổng chi phí vòng đời
Không chỉ tính: giá thép/kg, mà phải tính: gia công + nhiệt luyện + hoàn thiện + bảo trì + tuổi thọ + thời gian dừng máy.
🔹 Bước 5 – Xác định trạng thái cung cấp và nhiệt luyện
Pre-hardened hay thép ủ để gia công trước nhiệt luyện.
🔹 Bước 6 – Tính tổng chi phí vòng đời
Không chỉ tính: giá thép/kg, mà phải tính: gia công + nhiệt luyện + hoàn thiện + bảo trì + tuổi thọ + thời gian dừng máy.

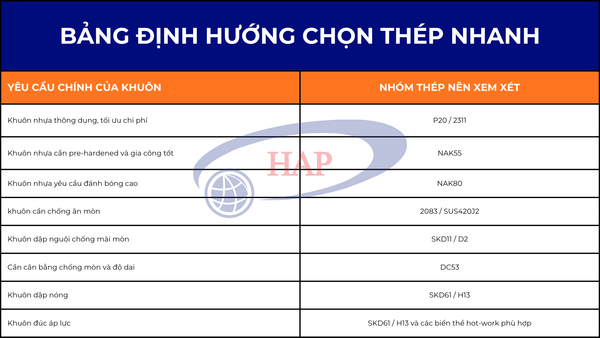

15. BẢNG ĐỊNH HƯỚNG CHỌN THÉP NHANH
16. SAI LẦM PHỔ BIẾN KHI MUA THÉP LÀM KHUÔN
1️⃣ Một trong những sai lầm lớn nhất là chỉ hỏi giá theo kilogram. Giá vật liệu thấp không đồng nghĩa tổng chi phí khuôn thấp.
Một lựa chọn vật liệu không phù hợp có thể làm tăng: thời gian gia công → thời gian nhiệt luyện → lượng sửa khuôn → số lần đánh bóng → tần suất bảo trì → thời gian dừng máy.
Một lựa chọn vật liệu không phù hợp có thể làm tăng: thời gian gia công → thời gian nhiệt luyện → lượng sửa khuôn → số lần đánh bóng → tần suất bảo trì → thời gian dừng máy.
2️⃣ Sai lầm thứ hai là chỉ nhìn vào độ cứng. Độ cứng phải được đặt cạnh độ dai, khả năng chống mài mòn, ổn định kích thước và cơ chế phá hỏng thực tế.
3️⃣ Sai lầm thứ ba là chọn mác thép nhưng bỏ qua trạng thái cung cấp. P20 pre-hardened và P20 ở trạng thái khác không nên được xem là cùng một điều kiện gia công.
4️⃣ Sai lầm thứ tư là không xem xét kích thước phôi. Đối với block khuôn lớn, chất lượng lõi, độ đồng đều và biến dạng sau nhiệt luyện trở thành những yếu tố quan trọng hơn.
4️⃣ Sai lầm thứ tư là không xem xét kích thước phôi. Đối với block khuôn lớn, chất lượng lõi, độ đồng đều và biến dạng sau nhiệt luyện trở thành những yếu tố quan trọng hơn.
17. HẢO AN PHÁT – CUNG CẤP THÉP KHUÔN VÀ GIA CÔNG THEO NHU CẦU
Hảo An Phát cung cấp nhiều nhóm thép phục vụ ngành khuôn mẫu và cơ khí, trong đó có P20, 2311, 2083, SUS420J2, NAK55, NAK80, SKD11, DC53, SLD, SKD61, SKT4, DH2F,... và các mác thép khác theo yêu cầu.
Điểm HAP hướng đến không chỉ là cung cấp đúng tên mác. Đối với khách hàng khuôn mẫu, vật liệu cần được đặt trong tổng thể của quá trình sản xuất: chọn mác → chọn kích thước phôi → cắt → phay → mài → nhiệt luyện → hoàn thiện.
HAP có hệ thống gia công gồm cắt cưa, cắt Laser CNC, cắt Oxy-Gas CNC, phay – mài 6 mặt, đồng thời hỗ trợ các nhu cầu xử lý nhiệt phù hợp.
HAP có hệ thống gia công gồm cắt cưa, cắt Laser CNC, cắt Oxy-Gas CNC, phay – mài 6 mặt, đồng thời hỗ trợ các nhu cầu xử lý nhiệt phù hợp.
Đặc biệt với những block thép khuôn kích thước lớn, việc cung cấp phôi đã được cắt và gia công theo kích thước giúp doanh nghiệp giảm lượng dư, giảm thời gian gia công và thuận tiện hơn trong việc tổ chức sản xuất.
⭐⭐⭐⭐⭐
HẢO AN PHÁT – THÉP KHUÔN MẪU & GIẢI PHÁP GIA CÔNG CƠ KHÍ
